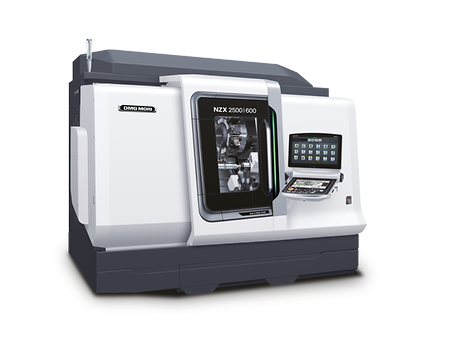

NZX 2500
Increíble capacidad de producción en el mecanizado de árboles y bridas
Diámetro máx. de la pieza
370 mm
Máx. longitud de la pieza de trabajo
1.000 mm
Máx. recorrido X
225 mm
Máx. recorrido Y
120 mm
Máx. recorrido Z
1.050 mm
Alternativas de software y control
MAPPS
Mitsubishi
Highlights
Fresado (opción)
- Revólver equipado con BMT (revólver de motor integrado).
- Husillo de la herramienta rotativa de alta velocidad: 10.000 min-1
- Par de apriete máximo del husillo de la herramienta rotativa: 40 Nm (29,5 ft lbf) (3 min) (opcional)
Gran rigidez
- Uso de guías en todos los ejes.
- Gran rigidez del cabezal móvil.
- Cuerpo ligero pero robusto gracias al análisis FEM.
Gran precisión
- Retroalimentación de regla directa de gran resolución (opcional).
- Precisión de mecanizado mejorada gracias a la estructura termalmente estable.
Fiabilidad
- Sofisticada estructura de laberinto del husillo.
- Excelente desecho de virutas.

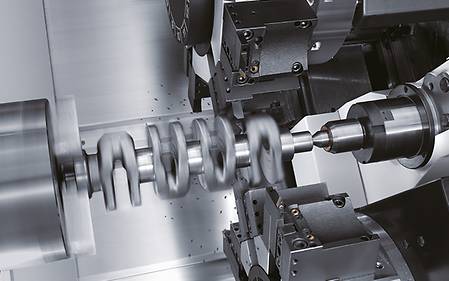

Ejemplos de aplicación
Control y software
CELOS
Digitalización integrada de las máquinas DMG MORI y el taller:
- Máquina CELOS: interfaz de usuario basada en APP con acceso a toda la información relacionada con la producción
- Fabricación CELOS: 27 aplicaciones CELOS para la preparación y procesamiento de pedidos óptimos
- Fábrica digital: continuos flujos de trabajo digitales desde la planificación hasta la producción y el servicio
Easy Tool Monitor 2.0
- Prevención de daños por rotura o sobrecarga de las herramientas.
- Sin necesidad de sensor y con aprendizaje automático de los límites de carga.
- Para torneado, fresado y perforado (hasta 3 mm de diámetro).
- NUEVO: interfaz de usuario en para CELOS SideScreen.
- NUEVO: potente algoritmo para el control eficiente tras la primera pieza.
Highlights
Ventajas para los clientes
- Paquete de protección: el suplemento perfecto del MPC para tornos. Ventaja económica (aprox. 40 %).
- Almacenado en el programa de los límites de control de cada herramienta y de cada margen de corte.
Izquierda : Visualización del estado LIVE en CELOS Sidescreen; valores de proceso actuales, ajustados. / Derecha : Manejo sencillo de los parámetros de supervisión en la tabla de herramientas.
Cabezal del contrahusillo
- Perfecta combinación de mecanizado completo de 6 caras y función de contrapunto.
- Carga y descarga automática del centro de contrapunto en el mandril del husillo principal o el contrahusillo vía el husillo de fresado y el almacén.
- Apoyo de piezas de trabajo largas y delgadas en el husillo principal gracias al uso simultáneo del cabezal del contrahusillo.
Highlights
Ventajas para los clientes
- Mayor precisión de los componentes gracias al cambio automático sin abrir la puerta (flujo de calor constante).
- Fijación de la posición del husillo con la guía del cabezal para mayor seguridad del proceso.
Izquierda : Punta de centrado modificada automáticamente. / Derecha : Máscara de entrada de parámetros: Control de limpieza, cambio de punta y control de refrigerante
Ciclo de retroceso
- Botones programados para que los ejes X e Y se desplacen a las posiciones finales positivas para el mecanizado externo.
- Perfecto para preparar el lugar de trabajo para el ajuste o como función de rescate en caso de emergencia.
Highlights
Ventajas para los clientes
Funcionalidad - Selección del ciclo pulsando la tecla asociada en el panel de mando.
- Fácil manejo durante el ajuste de máquinas multicanal.
- Sistema de reacción rápida durante el mecanizado externo a modo de función de rescate.
Rompevirutas
- El movimiento oscilante del eje de avance produce un corte por aire, lo que conlleva una reducción eficaz del tamaño de las virutas.
- Para torneado longitudinal exterior de diámetros interiores y exteriores, refrentado, taladrado y ranurado*.
- La función de seguridad integrada comprueba la plausibilidad de las entradas de parámetros
* En superficies inclinadas se produce un escalonamiento porque el avance sólo puede oscilar en un eje.
Highlights
Ventajas para los clientes
Antes del mecanizado propiamente dicho, se puede comprobar el estado del mecanizado mediante un gráfico
- La longitud de la viruta puede determinarse prácticamente por ciclo y es independiente del material.
- No más interrupciones del proceso, ya que se evitan las bolas de virutas
- Fácil configuración en la HMI con alta seguridad de funcionamiento
Izquierda: La oscilación se puede ajustar con las entradas de parámetros más sencillas / Derecha: Basta con activarla mediante ON / OFF en la HMI
Velocidad alternante
- Fácil funcionamiento con tres parámetros y sin sensores adicionales.
- Prevención de vibraciones mediante adaptación de velocidad.
- Aplicación para el husillo principal y el contrahusillo, o para máquinas de fresado con mesas FD con Direct Drive.
Highlights
Ventajas para los clientes
Introducción de los parámetros para la consigna, la velocidad diferencial y la frecuencia de revolución.
- No requiere intervención manual del operario.
- Reproducibilidad idéntica para todos los componentes.
- Mayor seguridad del proceso para aplicaciones especiales mediante la prevención de vibraciones, por ejemplo al usar taladros largos y delgados o para piezas de fresado fijación complicada.
DMG MORI gearMILL
- Productivo mecanizado completo.
- Rentable tallado de engranajes con máquina y herramientas estándares.
- Flexible para distintas geometrías de los engranajes.
- Control de calidad integrado en el proceso.
Highlights
Ventajas para los clientes
- Creación del programa a partir de planos de la pieza bruta y datos del engranaje.
- Optimización de la orientación de la pieza de trabajo, por ej. tras un tratamiento térmico.
- Interfaz para el dispositivo de medición de las coordenadas (Klingenberg, Leitz, Zeiss).
Links : Introducción de los parámetros del engranaje para el cálculo geométrico de un engranaje recto. / Rechts : Grafische Betrachtung des Abwälzverfahrens.
gearSKIVING 2.0
- Engranajes de dientes rectos y acanalados externos o internos, helicoidales y rectos.
- Dentado de flecha con desplazamiento de dientes en fresadoras y tornos.
- Dentado esférico por transformación matemática del 6.º eje virtual.
Highlights
Ventajas para los clientes
- Posibilidad de dentado interno sin cabezal angular.
- Breves tiempos de procesamiento, 10 veces más rápido que con máquinas de mortajar.
- Sincronización y trayectoria de la herramienta controlados por el ciclo.
Izquierda : Mecanizado del perfil del engranaje interior. / Derecha : Mecanizado del perfil del engranaje exterior.
Multitool
- Uso eficiente de herramientas de torneado de varios cabezales con más de un filo en el torno y la fresadora.
- Varias «herramientas hermanas» en un solo portaherramientas principal.
Highlights
Ventajas para los clientes
- Reducción de los tiempos de cambio de herramienta.
- Ahorro de espacio en el almacén de herramientas.
Torneado de polígonos
- Mecanizado también en máquinas sin eje Y
- Alta productividad sin fresar las superficies individuales
- Programación guiada por diálogo gracias al ciclo tecnológico
Highlights
Ventajas para los clientes
Diferentes formas de polígonos regulares integrados
- Productividad, especialmente para piezas pequeñas
- Posibilidad de biselado en el mismo proceso
- Una programación sencilla y rápida minimiza los errores
Parametrización del diámetro exterior
Torneado y fresado excéntricos
- Superposición del movimiento de torneado mediante carreras X e Y adicionales.
- Aplicable a tareas de torneado y fresado.
Highlights
Ventajas para los clientes
- Fácil fabricación de geometrías excéntricas.
- Acoplamiento de ejes exacto y sincronización en segundo plano.
Izquierda : Introducir los parámetros para la posición de la zona exterior de la pieza. / Derecha : Representación gráfica de la posición dentro de la pieza.
Multirroscado 2.0
- NUEVO: roscado en el punto. Producción de roscas teniendo en cuenta la posición.
- Definición libre de los contornos, los ángulos de paso y los engranajes.
- Creación de roscas de transmisión grandes que no pueden fabricarse con herramientas de una sola punta.
Highlights
Ventajas para los clientes
- Roscas trapezoidales y redondas fácilmente programables en la máquina.
- Transportador sin fin con cualquier geometría del perfil.
- Simple ejecución de tuercas de husillo de bolas con orificios transversales.
Izquierda : Introducción de los parámetros para la longitud de la rosca, la posición de la rosca y la distancia del movimiento de retroceso. / Derecha : Parámetros para la conformación de la rosca, p. ej. altura del profie, diámetro de paso, etc.
Multirroscado 2.0 Pro
Aspectos destacados
- Producción de perfiles socavados gracias a la opción de separación de perfiles.
- Aplicación de herramientas y soportes de herramientas estándar para el mecanizado lateral izquierdo y derecho
- Calidad de superficie de Ra 0,3 posible en aleaciones CrNi
Fresado de engranajes
- Programación de los parámetros de los engranajes mediante diálogos de introducción de datos.
- Engranajes rectos, oblicuos y curvos y posibilidad de engranajes helicoidales.
- Admite fresas madre y fresas disco.
- Maximización de la vida útil de la herramienta «desplazando» el cabezal cortador.
- Calidad alcanzable ≤ DIN 7.
Highlights
Ventajas para los clientes
- Fácil manipulación de los cambios del perfil de los engranajes.
- Uso de herramientas rectificadas de nuevo.
- Prevención de errores mediante supervisión (por ej. ángulo de cruzamiento de los ejes incorrecto, o velocidad o sentido de torneado incorrectos).
Izquierda : Introducción asistida por diálogo de todos los datos necesarios del engranaje. / Derecha : Introducción de los parámetros del engranaje mediante fresado de un diente o de una ranura.
Servicio y formación
Descargas y datos técnicos
Área de trabajo
Máx. recorrido X
225 mm
Máx. recorrido Y
120 mm
Máx. recorrido Z
1.050 mm
Pieza de trabajo
Diámetro máx. de la pieza
370 mm
Máx. longitud de la pieza de trabajo
1.000 mm
